 Заголовок сообщения: Прошивка SPI-флеш MX25L8005 без программатора

СообщениеДобавлено: 21 ноя 2011, 17:49  Я тут случайно Я тут случайноАватара пользователяЗарегистрирован: 21 ноя 2011, 03:04
Наличности на руках:
29.01
Сообщения: 17
Откуда: Киев Делюсь опытом.
Столкнулся с проблемой прошивки флеша биоса MX25L8005 и судя по отзывам в интернете, не я один. Программатора нет, поэтому решил воспользоваться данным методом , выпаял с ноутбука микросхему, быстро собрал схемку с учетом рекомендаций и давай прошиваться, но не всё оказалось так просто, то не шьется, то не стирается, то не снимается защита, то не определяется тип МС, а если чтото и заливается, то с ошибками, пробовал и под виндой и под досом, и перепробовал кучу вариантов с питанием, ни в какую, даже микросхему купил новую, уже так уверен был что проблема в ней.

Проблема решилась следующим образом:

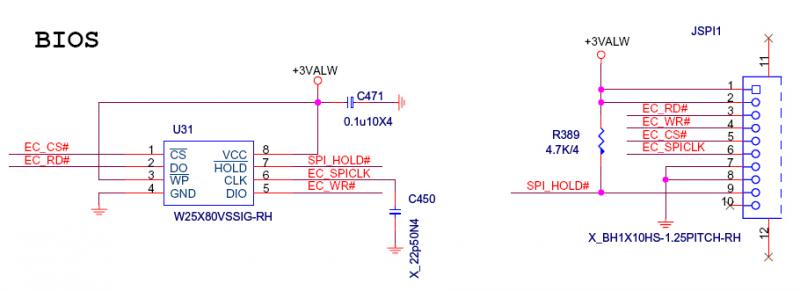

в качестве источника питания 3,3v вместо батарейки использовал БП от PC (оранжевый провод 3,3v), по питанию на микрухе между 4 и 8 выводами повесил резистор 510 Ом, и между 8 и 6 выводом повесил резистор 1кОм. И только после таких доработок все вышеперечисленные проблемы сразу исчезли, все прошилось с первого раза и без ошибок.

Не в сети  Профиль

 Заголовок сообщения: Прошивка SPI-флеш MX25L8005 без программатора

Bot ImageСообщения: 43
Откуда: localhost


Не в сети

 Заголовок сообщения: Re: Прошивка SPI-флеш MX25L8005 без программатора

СообщениеДобавлено: 26 ноя 2011, 20:03  Интересующийся ИнтересующийсяАватара пользователяЗарегистрирован: 26 сен 2011, 22:24
Наличности на руках:
813.02
Сообщения: 124
Откуда: Samara Нда) Ваши тропы нелегки)))

На форуме монитор_нет давно уже есть ветка, посвящённая прошивки SPI флеш... Спасибо автору (postal2)! Всё реально не сложно и достаточно понятно.

Ссылка на обсуждение и на приложения:

Не в сети  Профиль  ICQ

 Заголовок сообщения: Re: Прошивка SPI-флеш MX25L8005 без программатора

СообщениеДобавлено: 27 ноя 2011, 04:13  Интересующийся ИнтересующийсяАватара пользователяЗарегистрирован: 30 апр 2011, 01:43
Наличности на руках:
33.74
Сообщения: 163
Откуда: UA название темы не очень соответствует содержимому. Собираемые схемы и софт - в принципе и есть программатор.

зыж сам пользуюсь "непрограмматором" с spiflash.org. по сути - альтеровский байтбластер, как и большинство таких новоизобретений.

Не в сети  Профиль       [ТС]

 Заголовок сообщения: Re: Прошивка SPI-флеш MX25L8005 без программатора

СообщениеДобавлено: 27 ноя 2011, 04:45  Я тут случайно Я тут случайноАватара пользователяЗарегистрирован: 21 ноя 2011, 03:04
Наличности на руках:
29.01
Сообщения: 17
Откуда: Киев Без программатора имелось ввиду без покупки девайса с микросхемами и панельками :)

Люди знающие, а подскажите пжлста чем на быстро и бюджетно, может "без программатора" можно прошить выпаяную SST 39VF040, просто покупать програмер сейчас не готов, а искать кого за деньги шить, так может спаять чего лучше?

Не в сети  Профиль

 Заголовок сообщения: Re: Прошивка SPI-флеш MX25L8005 без программатора

СообщениеДобавлено: 27 ноя 2011, 14:45  Пользователь ПользовательАватара пользователяЗарегистрирован: 09 янв 2011, 22:49
Наличности на руках:
290.57
Сообщения: 459
Откуда: Запорожье Не в сети  Профиль

 Заголовок сообщения: Re: Прошивка SPI-флеш MX25L8005 без программатора

СообщениеДобавлено: 28 ноя 2011, 00:24  Интересующийся ИнтересующийсяАватара пользователяЗарегистрирован: 30 апр 2011, 01:43
Наличности на руках:
33.74
Сообщения: 163
Откуда: UA

собирал и пользовал такое - , правда чуть доработал (поставил на всяк. случай еще буфер 245 на шину данных, чтобы не висела сразу на ЛПТ, мало ли, как отнесется 3-хвольтовая флеша к 5вольтам на шине.) скорее всего можно и не дорабатывать.

Не в сети  Профиль

 Заголовок сообщения: Re: Прошивка SPI-флеш MX25L8005 без программатора

СообщениеДобавлено: 07 июн 2012, 16:54  Интересующийся ИнтересующийсяАватара пользователяЗарегистрирован: 04 июн 2012, 09:48
Наличности на руках:
133.00
Сообщения: 42
Откуда: Краснодар Собирал по той же схеме

Для питания использовал литиевую батарейку, батарейка висела примотанная изолентой как по ссылке iamforest
Сначала тоже были проблемы с ошибками чтения/записи, долго плясал с бубном вокруг девайса, видел в нете похожие проблемы, в итоге припаял разъем для батарейки (снял с древней матери), все ошибки сразу пропали.
Ошибки, кстати, могут возникать еще при длинных проводах от ЛПТ (у меня это было отсеяно сразу, паял резисторы и панельку напрямую к ЛПТ разъему.

Не в сети  Профиль

 Заголовок сообщения: Re: Прошивка SPI-флеш MX25L8005 без программатора

СообщениеДобавлено: 07 янв 2013, 20:20  Интересующийся ИнтересующийсяАватара пользователяЗарегистрирован: 25 дек 2012, 12:12
Наличности на руках:
61.00
Сообщения: 40
Откуда: Санк-Петрербург

iamforest писал(а):

Делюсь опытом.
Столкнулся с проблемой прошивки флеша биоса MX25L8005 и судя по отзывам в интернете, не я один. Программатора нет, поэтому решил воспользоваться данным методом

чё-то чех прикрыл свой сайт. где прогу скачать?

Не в сети  Профиль       [ТС]

 Заголовок сообщения: Re: Прошивка SPI-флеш MX25L8005 без программатора

СообщениеДобавлено: 07 янв 2013, 20:47  Я тут случайно Я тут случайноАватара пользователяЗарегистрирован: 21 ноя 2011, 03:04
Наличности на руках:
29.01
Сообщения: 17
Откуда: Киев Не в сети  Профиль

 Заголовок сообщения: Re: Прошивка SPI-флеш MX25L8005 без программатора

СообщениеДобавлено: 08 янв 2013, 18:38  Интересующийся ИнтересующийсяАватара пользователяЗарегистрирован: 25 дек 2012, 12:12
Наличности на руках:
61.00
Сообщения: 40
Откуда: Санк-Петрербург Не в сети  Профиль       [ТС]

 Заголовок сообщения: Re: Прошивка SPI-флеш MX25L8005 без программатора

СообщениеДобавлено: 08 янв 2013, 19:22  Я тут случайно Я тут случайноАватара пользователяЗарегистрирован: 21 ноя 2011, 03:04
Наличности на руках:
29.01
Сообщения: 17
Откуда: Киев

не нашёл где скачать EXE , у них скачиваются какие то исходники, которые надо компилировать.

Не в сети  Профиль

 Заголовок сообщения: Re: Прошивка SPI-флеш MX25L8005 без программатора

СообщениеДобавлено: 15 фев 2013, 02:58  Я тут случайно Я тут случайноАватара пользователяЗарегистрирован: 09 фев 2013, 01:23
Наличности на руках:
34.12
Сообщения: 14
Откуда: UA Если есть желание поэкспериментировать с flashrom, процедура следующая (безобидная).

1)Выпаянная флешка MX64L6404e (SPI 8Mb по паспорту, и это моя) ставится на переходник (далее будет ясно).

2) С большого системника (Ubuntu, любой linux), после загрузки дергается чип с Биос.
в моем случае это Winbond (не помню какой, тоже SPI, объем может не совпадать). Обязательно проверить чтобы назначение ног совпадало, даташит в помощь.

3) флешка с переходником вставляться в системник

4) утилитой flashrom можно делать бэкап, восстановление

flashrom -p internal -r backup.bak
flashrom -p internal -w bios.bin
linux можно загружать с LiveCD

Не в сети  Профиль

 Заголовок сообщения: Re: Прошивка SPI-флеш MX25L8005 без программатора

СообщениеДобавлено: 19 фев 2013, 10:29  Интересующийся ИнтересующийсяАватара пользователяЗарегистрирован: 20 дек 2012, 17:36
Наличности на руках:
1.13
Сообщения: 155
Откуда: Kharkov Не в сети  Профиль

 Заголовок сообщения: Re: Прошивка SPI-флеш MX25L8005 без программатора

СообщениеДобавлено: 23 фев 2013, 17:47  Интересующийся ИнтересующийсяАватара пользователяЗарегистрирован: 18 ноя 2012, 17:16
Наличности на руках:
31.02
Сообщения: 40
Откуда: UZB Не в сети  Профиль

 Заголовок сообщения: Re: Прошивка SPI-флеш MX25L8005 без программатора

СообщениеДобавлено: 04 мар 2013, 11:35  Начинающий НачинающийАватара пользователяЗарегистрирован: 04 дек 2012, 10:35
Наличности на руках:
302.21
Сообщения: 224
Откуда: Сибирь

Чем можно прошить 45DB041D ?

Не в сети  Профиль       [ТС]

 Заголовок сообщения: Re: Прошивка SPI-флеш MX25L8005 без программатора

СообщениеДобавлено: 04 мар 2013, 14:28  Я тут случайно Я тут случайноАватара пользователяЗарегистрирован: 21 ноя 2011, 03:04
Наличности на руках:
29.01
Сообщения: 17
Откуда: Киев

Triton или Xeltek SuperPro 500P

Не в сети  Профиль

 Заголовок сообщения: Re: Прошивка SPI-флеш MX25L8005 без программатора

Bot ImageСообщения: 43
Откуда: localhost
Не в сети

 Заголовок сообщения: Re: Прошивка SPI-флеш MX25L8005 без программатора

СообщениеДобавлено: 04 мар 2013, 14:58  Начинающий НачинающийАватара пользователяЗарегистрирован: 04 дек 2012, 10:35
Наличности на руках:
302.21
Сообщения: 224
Откуда: Сибирь

А на коленке можно чем—нибудь?

Не в сети  Профиль

 Заголовок сообщения: Re: Прошивка SPI-флеш MX25L8005 без программатора

СообщениеДобавлено: 04 мар 2013, 15:43  Модератор МодераторАватара пользователяЗарегистрирован: 31 авг 2010, 08:13
Наличности на руках:
6,960.60
Сообщения: 372
Откуда: Краснодарский край

Ну ведь дали ссылку пару постов назад. Вполне работоспособный программатор.

Не в сети  Профиль  ICQ

 Заголовок сообщения: Re: Прошивка SPI-флеш MX25L8005 без программатора

СообщениеДобавлено: 04 мар 2013, 15:48  Начинающий НачинающийАватара пользователяЗарегистрирован: 04 дек 2012, 10:35
Наличности на руках:
302.21
Сообщения: 224
Откуда: Сибирь

SPI_TT ? А он поддерживает мою микросхему разве?

Не в сети  Профиль

 Заголовок сообщения: Re: Прошивка SPI-флеш MX25L8005 без программатора

СообщениеДобавлено: 04 мар 2013, 15:59  Модератор МодераторАватара пользователяЗарегистрирован: 31 авг 2010, 08:13
Наличности на руках:
6,960.60
Сообщения: 372
Откуда: Краснодарский край

Была бы у меня 45DB041D, проверил бы. Валяется собранная когда-то SPI_TT для LPT. Но вполне могу себе представить что сможет прошить. А вообще, если нужно разово - почему бы не обратиться к кому-то, у кого есть программатор типа тритона. Ну а если постоянно заниматься ремонтом эл. аппаратуры - "человеческий" программатор иметь необходимо.
посмотрел по даташиту - обычная SPI, 66 мегагерц, думаю что проблем особых быть не должно.

Не в сети  Профиль  ICQ

 Заголовок сообщения: Re: Прошивка SPI-флеш MX25L8005 без программатора

СообщениеДобавлено: 28 июл 2013, 13:09  Интересующийся ИнтересующийсяАватара пользователяЗарегистрирован: 30 янв 2012, 01:21
Наличности на руках:
9.13
Сообщения: 48
Откуда: чимкент

Вложение:


Почти 2 недели мучался по схемке опубликованной чехом, прошивал 4метровый биос на ноут HP g6-1320ex(rev 1670-130) во флэшку spi w25q32. Всё прекрасно определялось ,стиралось , шилось, но в результате на микросхеме было 1.5 млн отличий от зашиваемого файла. И с переходником 74hc244 схему собирал,и напряжениями игрался, и резисторы подбирал ,и провода экранировал,и напрямую паял на лпт разъём,и другую w25q32 cнял с другого ноута. Шилось с ошибками. И нигде было не указано,что на многих операционных системах(в моём случае на Windows XP) по умолчанию в диспечере устройств в свойствах ECP порта принтера по умолчанию стоит (не использовать прерывание в любом случае). Сменил на (использовать любое прерывание,назначенное порту) и всё стало писаться идеально. Может поможет кому,я много подобных бедолаг в инете видел ,пока сам мучался с решением.

У вас нет доступа для просмотра вложений:
1. Пожалуйста авторизуйтесь или зарегистрируйтесь.
2. Вы должны иметь 15 (ПЯТНАДЦАТЬ) или более сообщений.
3. У нас можно к файлам.

Не в сети  Профиль

 Заголовок сообщения: Re: Прошивка SPI-флеш MX25L8005 без программатора

СообщениеДобавлено: 26 сен 2013, 17:07  Интересующийся ИнтересующийсяАватара пользователяЗарегистрирован: 10 мар 2013, 14:44
Наличности на руках:
26.06
Сообщения: 34
Откуда: Волгоград

Купил на алиекспресс вот такую штуку- Freeshipping F807A USB Series SPI FLASH BIOS 24CXX25XX STC AVR EN25T80 Programmer
За 10 баксов, шьёт на ура! И раз в 5 быстрее чем тритон. Оч доволен
Софт использую этот- CH341A Programmer

У вас нет доступа для просмотра вложений:
1. Пожалуйста авторизуйтесь или зарегистрируйтесь.
2. Вы должны иметь 15 (ПЯТНАДЦАТЬ) или более сообщений.
3. У нас можно к файлам.


_________________
В настоящее время, каждый! имеет своё право!

Не в сети  Профиль

 Заголовок сообщения: Re: Прошивка SPI-флеш MX25L8005 без программатора

СообщениеДобавлено: 30 сен 2013, 09:59  Я тут случайно Я тут случайноАватара пользователяЗарегистрирован: 30 сен 2013, 04:33
Наличности на руках:
2.00
Сообщения: 1
Откуда: Краснокасменск

lpt рулит)

Не в сети  Профиль

 Заголовок сообщения: Re: Прошивка SPI-флеш MX25L8005 без программатора

СообщениеДобавлено: 18 янв 2016, 16:50  Интересующийся ИнтересующийсяАватара пользователяЗарегистрирован: 19 ноя 2015, 09:06
Наличности на руках:
42.08
Сообщения: 52
Откуда: Ярославль

Подскажите пожалуйста а где взять прошивку для SPI Flash для ноутбука? Есть какая-то база или искать на сайте производителя материнской платы? Прошу прощения если это покажется флудом или баяном.

Не в сети  Профиль

 Заголовок сообщения: Re: Прошивка SPI-флеш MX25L8005 без программатора

СообщениеДобавлено: 18 янв 2016, 18:41  Модератор Модератор Инженер ИнженерАватара пользователяЗарегистрирован: 23 июл 2011, 14:13
Наличности на руках:
8,219.18
Сообщения: 4402
Откуда: Ульяновск

На сайте производителя ноутбука. А потом, перед тем, как прошить, читать форум и думать, что со скаченным файлом надо сделать.
