Это невероятно простой и недорогой солнечный  Коллектор для дополнительного отопления дома, который нагревает воздух напрямую.  Самое интересное, что солнечная панель почти полностью выполнена из пустых алюминиевых банок!
Корпус для солнечного коллектора выполнен из дерева (фанера 15 мм), а его передняя панель из Оргстекла / Поликарбоната (вы можете также использовать обычное стекло), толщиной 3 мм.  На задней части корпуса установлена ​​стекловата или пенопласт (20мм) в качестве изоляции. Гелиоприемник сделан из пустых банок из-под пива или других напитков, которые окрашены матовой черной краской, устойчивой к высоким температурам.  Верхняя часть (крышка) банки специально разработана для обеспечения большей эффективности теплообмена между воздухом и поверхностью банки. (Просьба соблюдать технологию!).

Когда солнечно, независимо от температуры наружного воздуха воздух нагревается в банках очень быстро.  Вентилятор возвращает воздух обратно с подогревом воздуха и в комнате тепло.
Для начала мы собрали пустые банки, из которых мы составим панели солнечных батарей.  Надо мыть банки сразу, как только они начинают распространять запахи.  Внимание!  Банки, как правило, сделаны из алюминия, но есть также некоторые из железа.  Банки могут быть проверены с помощью магнита.

В днище каждой баночки вставляется пробойник (или гвоздь) и делаются аккуратные отверстия, хотя можно и просверлить дрелью. Затем вставляется суппорт и искажается в соответствии с рисунком (Рисунок 1, 2 и 3). Вместо этого, Вы можете использовать специальные инструменты или большие крестовые отвертки.
Верхняя часть банки режется ножницами и изгибается так ,чтобы получился «плавник». Его миссия заключается в содействии турбулентному потоку воздуха, чтобы собрать как можно больше тепла от нагретой стенки банки. (Просьба соблюдать технологию!) Всё это необходимо сделать до склеивания банок.

Удалите жир и грязь с поверхности банки.  Любое синтетическое средство обезжиривания будет служить достаточно хорошо для этой цели.  Обезжиривание выполнять только на открытом воздухе или в хорошо проветриваемом помещении. Лента клея или силикона на банке устойчива к высоким температурам, по крайней мере до 200 ° C.  Есть также продукты для склеивания, которые могут выдержать до 280 ° C или 300 ° C.  Донышко банки и верх – идеально подходят друг к другу, аккуратно нанесите клей. Подробно разрез склеенных банок можно увидеть на рисунке 4, а серия показана на рисунке 5.

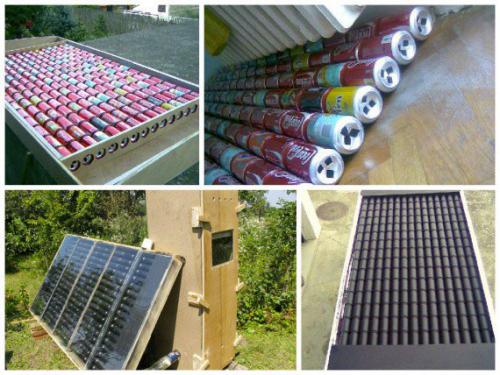

Чтобы не промахнуться с вертикалью-горизонталью, лучше заранее сделать шаблон из двух досок, сбитых гвоздями под углом 90 градусов. Шаблон (рисунок 6), будет оказывать поддержку во время сушки банок в целях получения прямой трубы - солнечного тоннеля.  На рисунках 7, 8 и 9 показывают процесс склеивания и соединения.  Серия склеенных банок образует солнечные трубки.  На рисунке 10 показано, что труба должна быть зафиксирована, пока клей полностью высохнет.

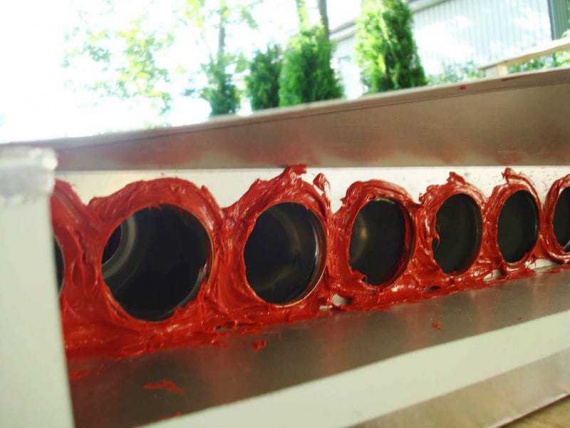

Коробки впускной и выпускной части сделаны из дерева, или алюминия толщиной 1 мм (рис. 11 и 12); зазоры в краях закрываются клейкой лентой или термостойким силиконом.  Круглые отверстия по размеру банок выполнены специальной насадкой на дрель, или буром. Перфорированные части можно увидеть на рисунках 12 и 13, первый ряд банок приклеен к крышке всасывающего окна. Посмотреть, на что это похоже, когда все части собраны и подготовлены для покраски коллектора, - можно на рисунке 13. Клей сохнет очень медленно.  Не забудьте дать ему высохнуть в течение по крайней мере 24 часов.

Корпус Гелиоприемника сделан из дерева (рис. 14).  Задняя часть коробки солнечного коллектора – из фанеры.  В целях дальнейшего укрепления структуры, вы можете сделать внутреннюю стенку.  Между разделами применяется изоляция – из стекловолокна или пенопласта.  Все это закрывается крышкой из тонкой фанеры.  Установку термоизоляции можно увидеть на рисунке 15.  Обратите особое внимание на изоляцию вокруг отверстия для входа и выхода воздуха в солнечном коллекторе.
Далее следует установить «уши» (рисунок 16) - крепеж, с помощью которого Коллектор крепится к стене, и защитить древесину защитной краской. Затем пустую коробку необходимо разместить на стене и наметить место, где будет отверстие для входа горячего воздуха и выхода холодного. В пробитые в стене отверстия вставляется труба из подручного материала.

В конце работы Гелиоприемник окрашивается в черный цвет, и помещаются в шкаф.  Сверху покрывается оргстеклом, тщательно подогнанным к раме.  Поликарбонат / Оргстекло должен быть (желательно) слегка выпуклый, чтобы получить большую прочность.  Установленный гелиоприемник без плексигласа показан на рисунке 18. Полностью собранный солнечный коллектор показан на рисунке 19  и, наконец, установленный  Солнечный коллектор можно увидеть на рисунке 20.
Посмотрите на YouTube, как он работает, и .  На видео испытания показаны в ясный день. После первых 20 минут работы Коллектора воздух нагревается до 50 градусов Цельсия.  Если вы беспокоитесь о том, как солнечные панели работают в пасмурную погоду, зимой, Вам безусловно, будет интересно наше , которое показывает это.
Важное примечание: Эта конструкция не может накапливать тепловую энергию, которую она производит. Если ночью прохладно, то Коллектор лучше закрыть, иначе дом будет остывать.  Это может быть решено простым способом - путем установки клапана или задвижки, что позволит уменьшить потери тепла.

Дифференциальный термостат управляет работой вентилятора и включается/выключается.  Этот термостат можно купить в магазинах электронных компонентов.  Устройство имеет два датчика.  Один установлен в верхнее отверстие для теплого воздуха, другой - внутри нижнего канала прохладного воздуха Коллектора. Если Вы грамотно установили порог температуры, солнечный коллектор может производить в среднем около 1-2 кВт энергии для отопления.  Это в основном зависит от того, каков солнечный день.

Генеральная репетиция солнечных коллекторов было сделано во дворе перед установкой системы на дому.  Это был солнечный () зимний день, облаков нет.  В качестве вентилятора был использован небольшой кулер, извлеченных из неисправного блока питания к компьютеру. После 10 минут солнечного света от солнечных коллекторов температура воздуха достигала 70 ° C!

После завершения установки коллекторов на стене дома, когда температура окружающего воздуха от -3 ° C ,от солнечного коллектора выходило  3 м3/мин (3 кубических метров в минуту) нагретого воздуха.  Температура нагретого воздуха поднялась до +72 ° C. Температура измерялась с помощью цифрового термометра.  Для расчета мощности Коллектора солнечной тепловой энергии, мы взяли воздушный поток, а средняя температура воздуха - на выходе из блока.  Расчетная сила, которую дал солнечный Коллектор, составляла примерно 1950 Вт (ватт), что почти в 3 л.с. (3 л.с.)!

Вывод: Учитывая, что результаты вполне удовлетворительны, можно сделать вывод, что эти самодельные солнечные панели, безусловно, стоит изготавливать.  Коллектор, по крайней мере, может быть использованы для дополнительного пространства, в котором вы проживаете, и ваша задача состоит в разработке и понимании, какая экономия может быть достигнута.

источник: Осуществление решений и фотографий - Младен (изобретатель).  Текст, изображения, веб-дизайн, SEO от доктора Драшко (Доктор), - Республика Сербия.
